Magyarázó ábrák

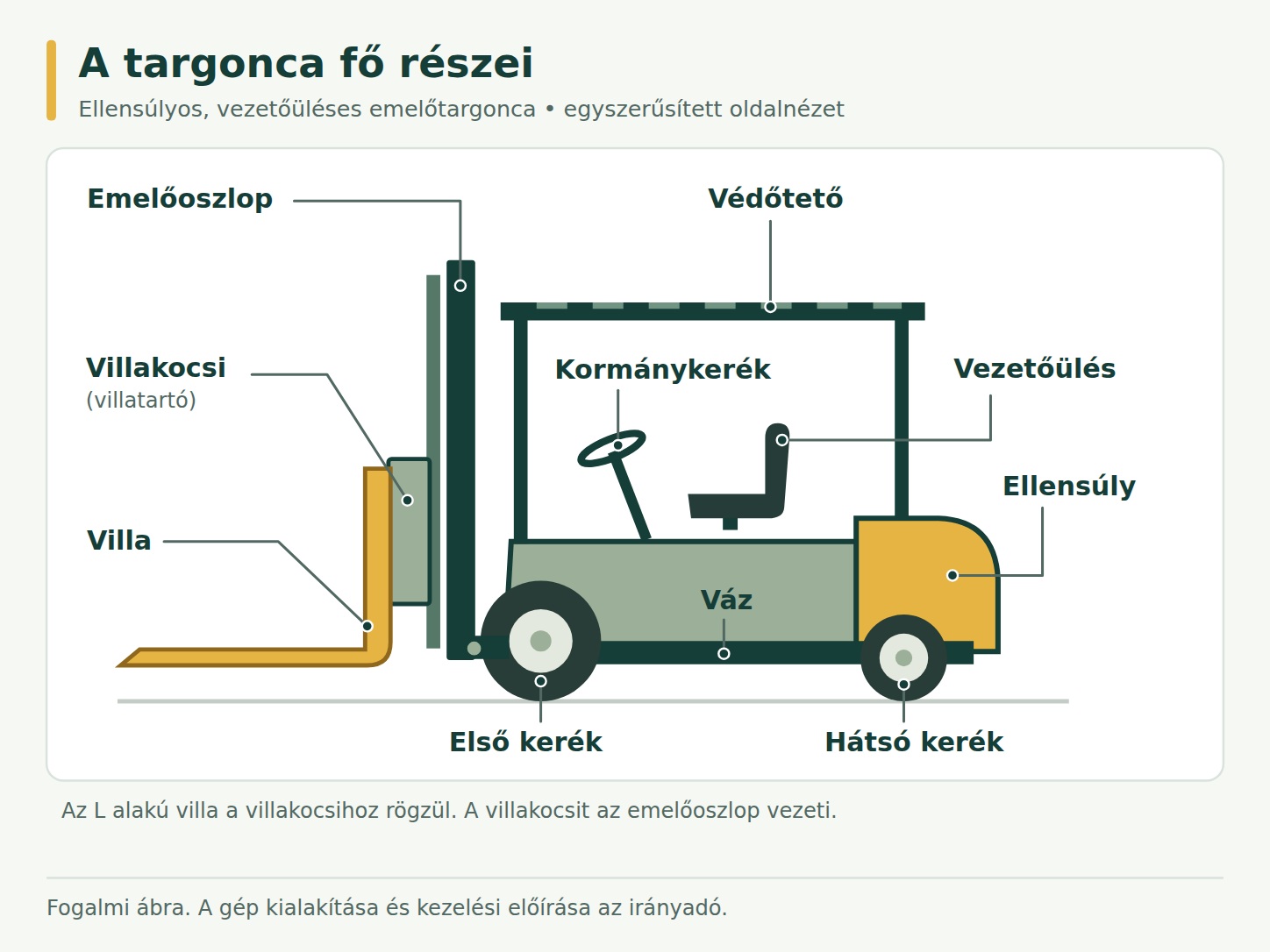

Az ábra bal oldalán a villa, mögötte a villakocsi és az emelőoszlop látható. A vezetőülés előtt kormánykerék, felette védőtető van. A gép alsó tartószerkezete a váz; hátul az ellensúly és a hátsó kerék, az emelőoszlop mellett az első kerék szerepel.

1. Oszlop, villakocsi és villa

   A három alkatrész saját körvonalat és külön jelölést kapott. A villakocsi villatartó néven is szerepelhet a tananyagban.

2. A vezetőhely környezete

   A rajz az ülés, a kormánykerék és a védőtető helyzetét szemlélteti. A konkrét gép kezelőszerveit és védelmi elemeit a gyakorlati oktatáson kell megismerni.

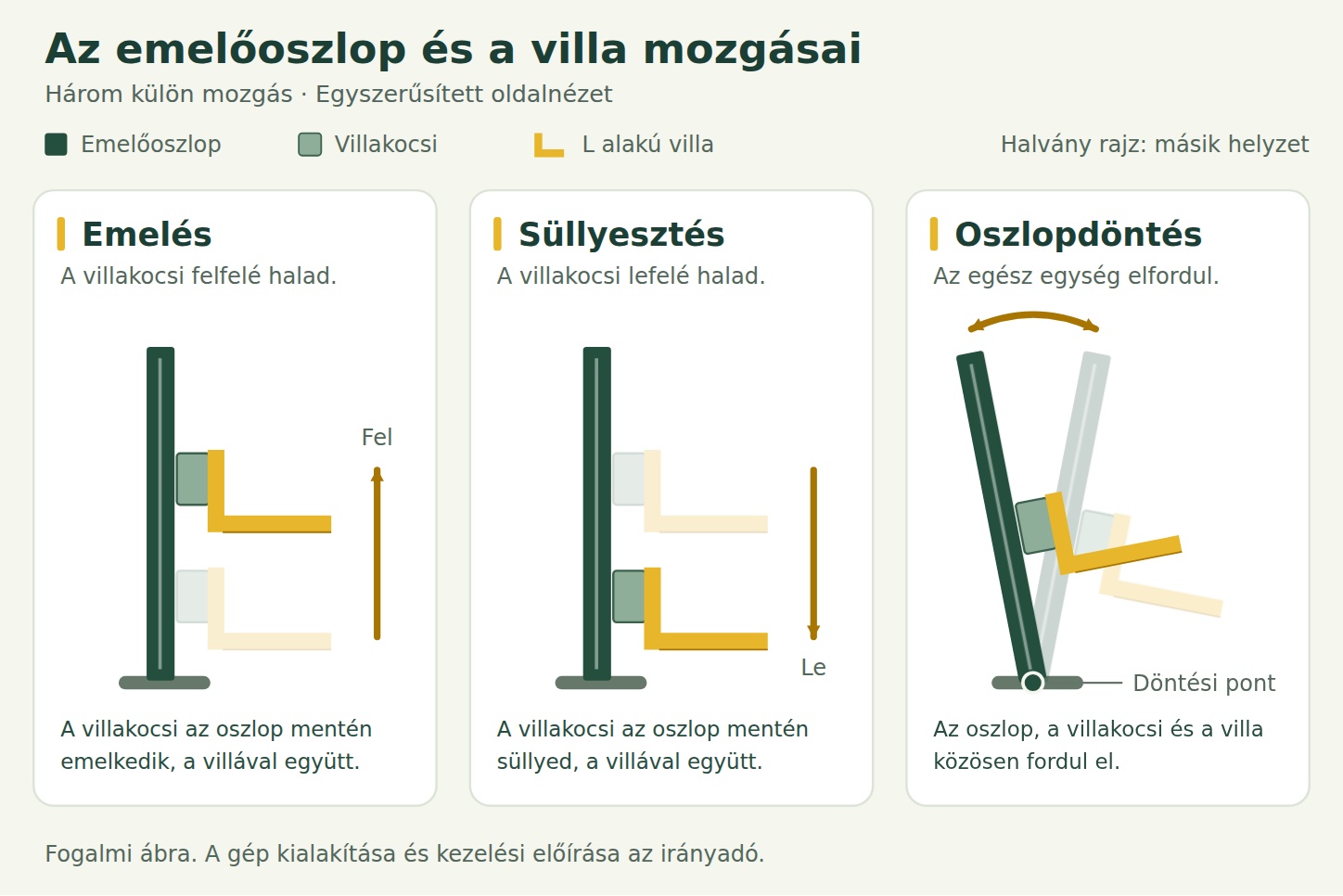

Az emelés és a süllyesztés külön paneljén a villakocsi a hozzá kapcsolt villával az oszlop mentén mozog. A döntési panelen a teljes oszlop–villakocsi–villa egység fordul el a géphez kapcsolódó döntési pont körül. A rajz a mozgások fogalmi elkülönítését segíti.

1. Emelés

   A villakocsi és a hozzá rögzített villa felfelé halad az emelőoszlop mentén. A nyíl a villakocsi mozgási irányát jelzi.

2. Süllyesztés

   A villakocsi a villával együtt lefelé halad az oszlop mentén. A mozgás sebességét a gép hidraulikus rendszere és vezérlése szabályozza.

3. Oszlopdöntés

   Az emelőoszlop a géphez kapcsolódó döntési pont körül fordul el. A villakocsi és a villa az oszloppal együtt mozdul; az L alakú villa az ábrán a villakocsihoz rögzítve marad.

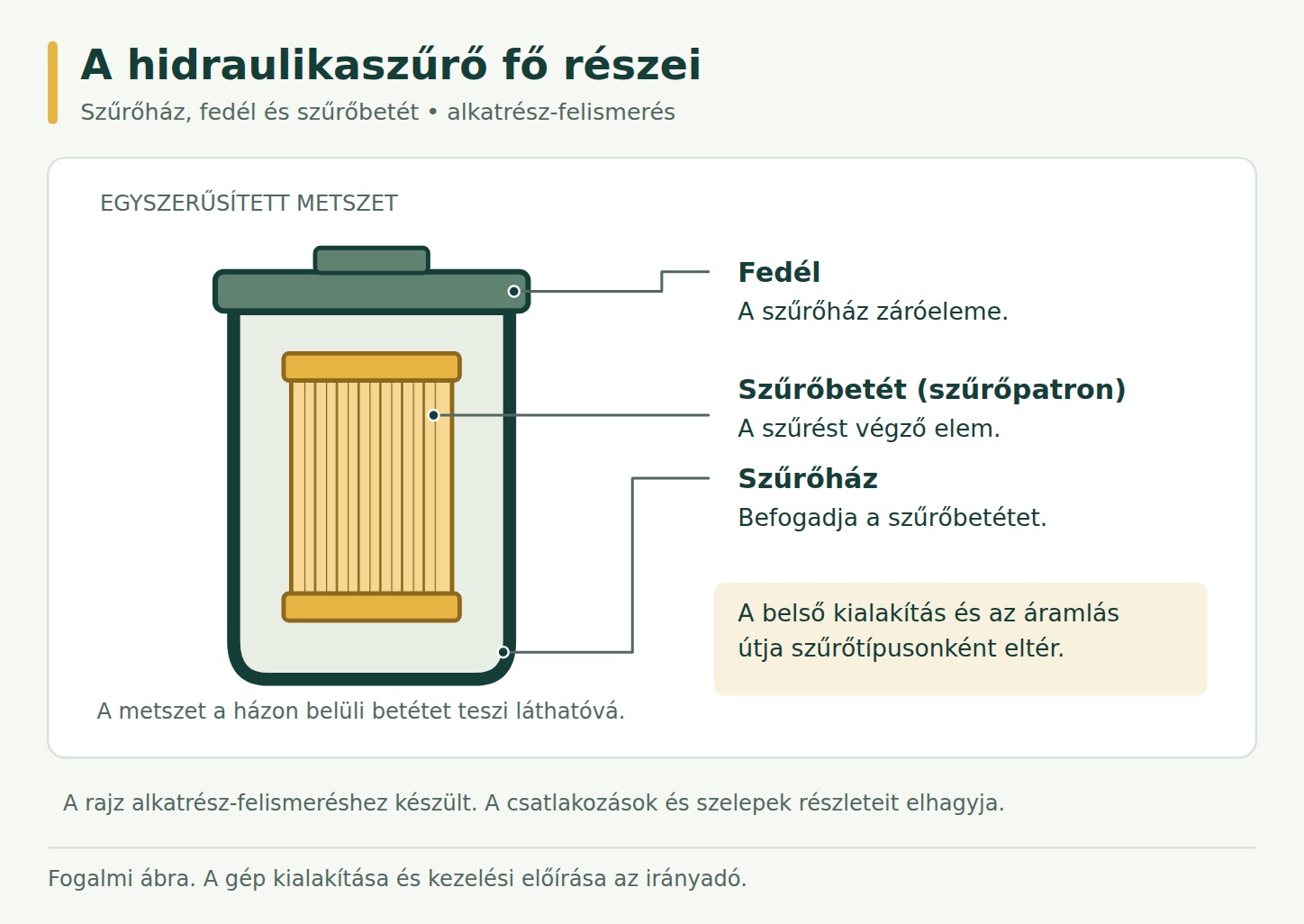

A rajz metszetként mutatja a külső házon belül elhelyezkedő szűrőbetétet. A ház, a fedél és a betét erős kontúrt és külön jelölővonalat kapott. A belső kialakítás és az áramlás útja szűrőtípusonként eltér.

1. Szűrőház

   A szűrőbetétet magába foglaló külső szerkezet.

2. Fedél

   A bemutatott kialakítás záróeleme.

3. Szűrőbetét

   A szűrést végző elem. A csere és a tisztítás módját az adott szűrő és a gép előírása határozza meg.

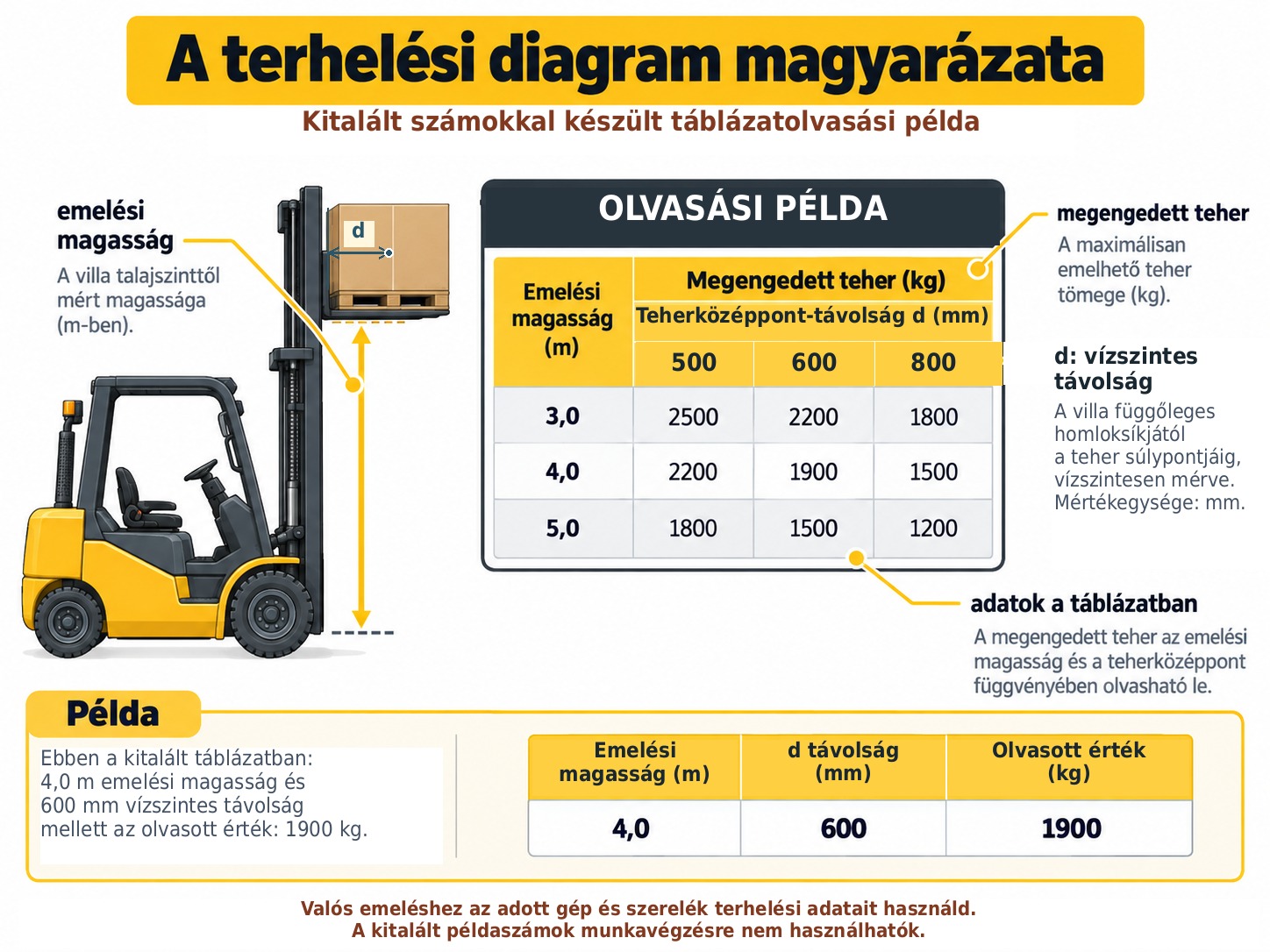

A példa táblázatában az emelési magasság sorát és a vízszintes teherközéppont-távolság oszlopát keressük meg. A 4,0 méteres sor és a 600 milliméteres oszlop metszetében 1900 kilogramm áll. Ez kizárólag a kitalált példatáblázat cellaértéke.

1. Két különböző méret

   Az emelési magasság függőleges méret. A teherközéppont-távolság, vagyis d, vízszintes méret a villa homloksíkjától a teher súlypontjáig.

2. Sor és oszlop

   A példa 4,0 m-es sorát és 600 mm-es oszlopát választva a cella értéke 1900 kg. Más magasságnál vagy távolságnál másik cellához jutunk.

3. A példa határa

   A kitalált értékek között ne interpolálj, és ne számolj belőlük valós emelést. A tényleges gép terhelési tábláját és kezelési előírásait kell alkalmazni.

A 4,0 m × 600 mm cella 1900 kg értéke a kitalált példában szerepel. Valós munkavégzésre nem alkalmazható.

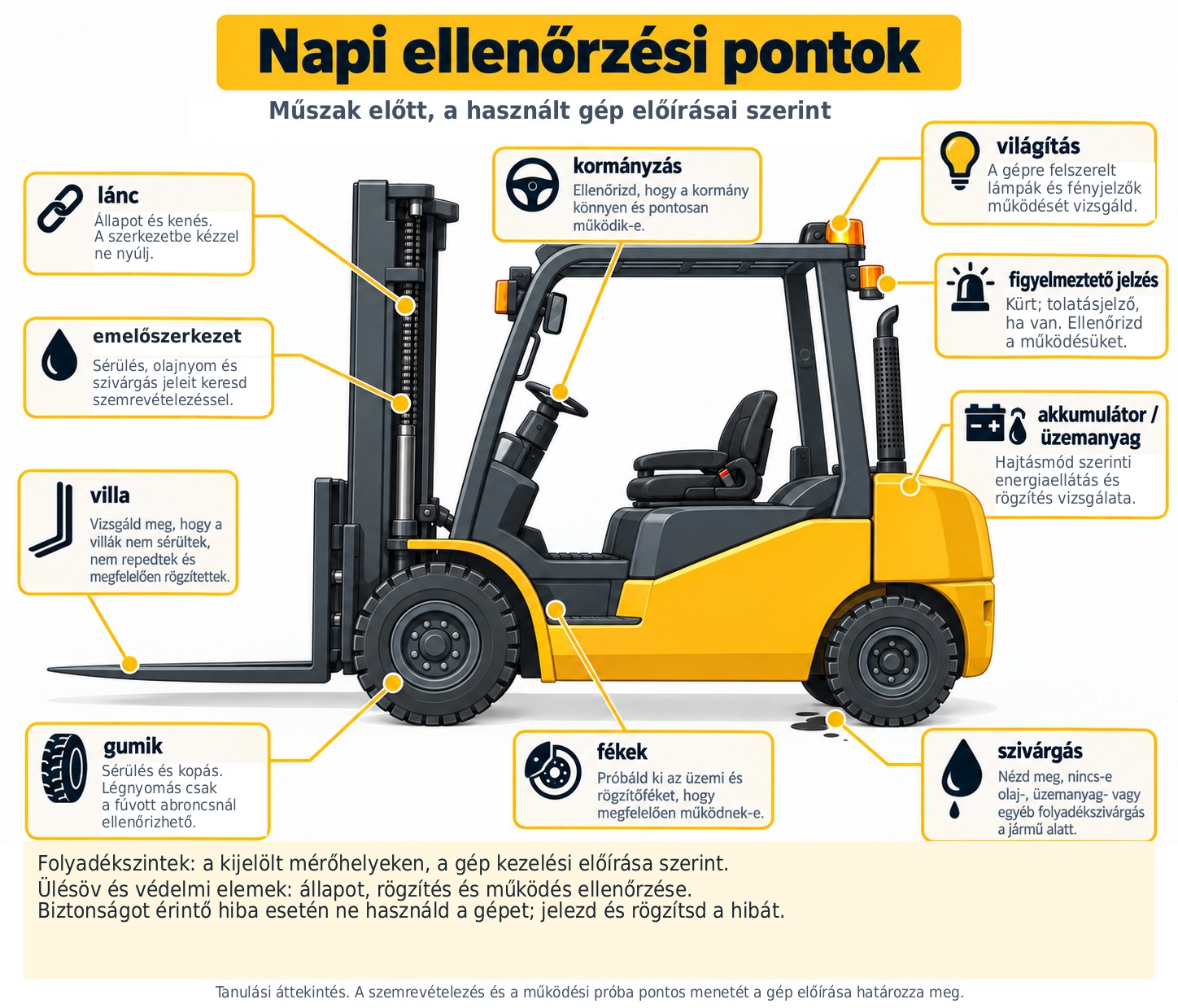

A rajz a láncot, az emelőszerkezetet, a villát, az abroncsokat, a fékeket, a kormányzást, a világítást és a figyelmeztető jelzéseket emeli ki. Az alsó blokk a folyadékszintek mérőhelyét, az ülésövet és egyéb védelmi elemeket, valamint a biztonságot érintő hiba jelzését és rögzítését egészíti ki.

1. Szemrevételezés

   Állapot, sérülés, szivárgás és rögzítés vizsgálata. Az emelőszerkezetbe kézzel ne nyúlj. A folyadékszintek ellenőrzési helyét a gép előírása alapján keresd meg.

2. Géptípus szerinti eltérések

   A tömör abroncsnál légnyomást nem mérünk. Az energiaellátás, a lámpák és a kiegészítő jelzőberendezések vizsgálata a tényleges felszereltséghez igazodik.

3. Működési próba és eredmény

   A fék, kormányzás és kezelési funkciók működését az előírt módon vizsgáld. Biztonságot érintő hiba esetén ne használd a gépet; jelezd és rögzítsd a hibát.

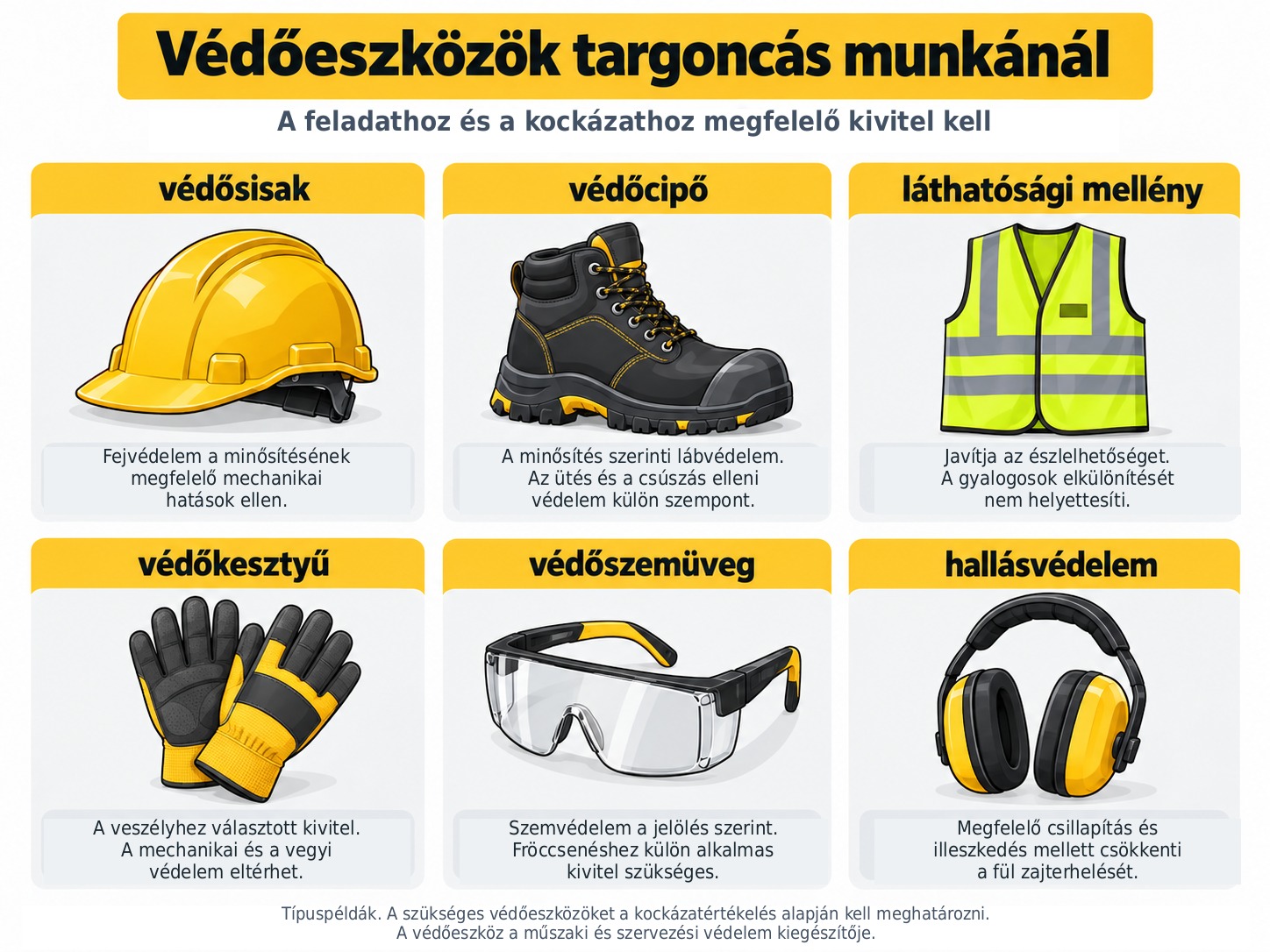

A sisak fejvédelmi, a védőcipő lábvédelmi, a kesztyű kézvédelmi, a szemüveg szemvédelmi, a fültok hallásvédelmi eszközt szemléltet. A láthatósági mellény javítja az észlelhetőséget. A szükséges védelem szintjét és a megfelelő kivitelt a munkafeladat kockázatai alapján kell meghatározni.

1. Védelmi terület

   Fej, láb, kéz, szem és hallás külön védelmi terület. A mechanikai és a vegyi védelemhez eltérő kialakítás és minősítés lehet szükséges.

2. Kivitel és illeszkedés

   A megfelelő jelölés, védőképesség, méret és illeszkedés egyaránt számít. A rajz alapján egy konkrét termék alkalmassága nem igazolható.

3. Kiegészítő védelem

   A láthatósági mellény javítja az észlelhetőséget, a gyalogosok és a gépek elkülönítését nem helyettesíti. A szükséges eszközöket a kockázatértékelés határozza meg.

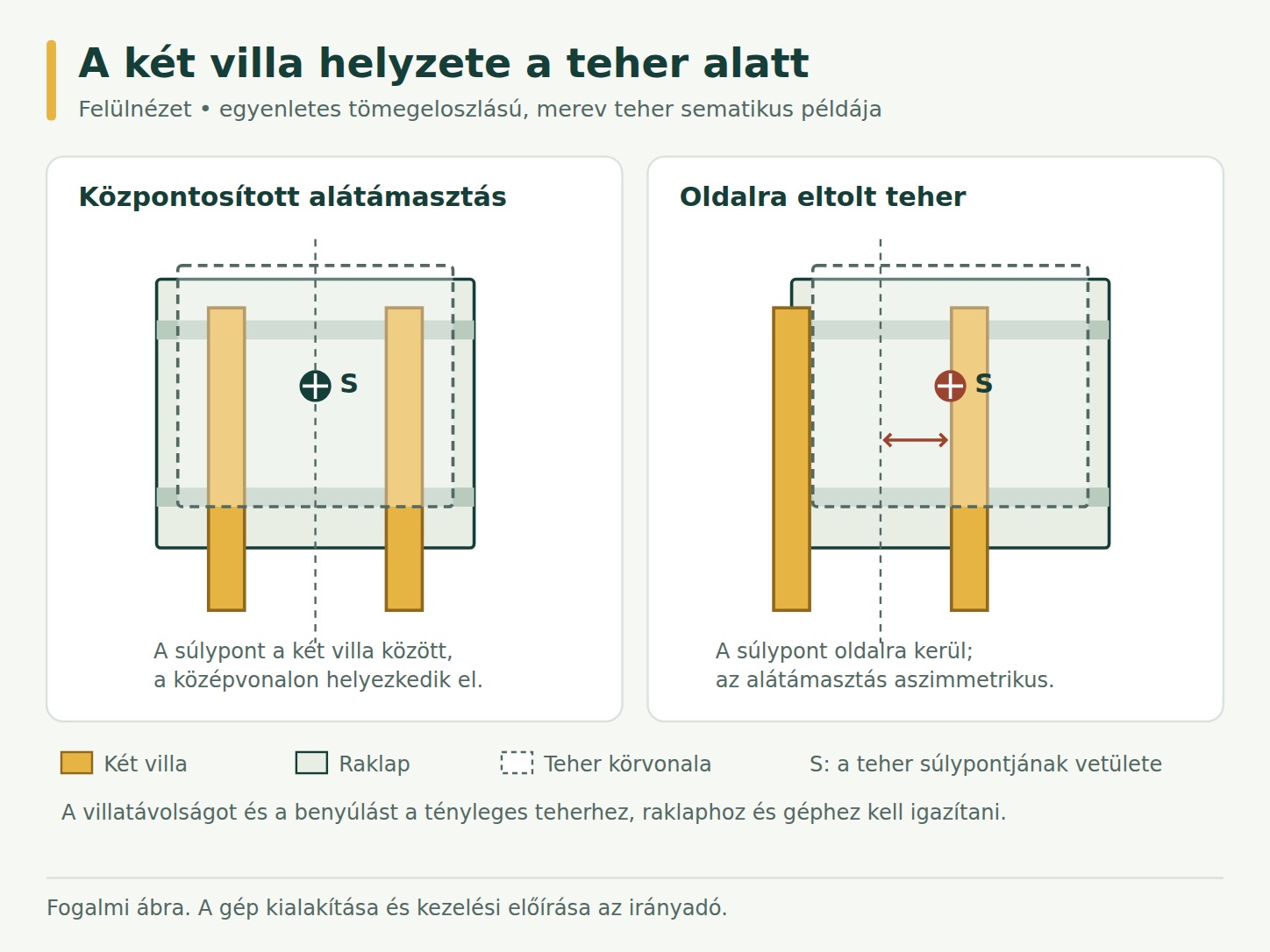

A sárga sávok a két villát, a zöld téglalap a raklapot, a szaggatott téglalap a teher körvonalát jelöli. Az S pont a teher súlypontjának vízszintes vetülete. A függőleges szaggatott vonal a két villa középvonala. Balra az S pont ezen a vonalon van; jobbra a súlypont oldalra kerül, és az alátámasztás aszimmetrikus.

1. Mindkét villa megfigyelhető

   A felülnézet a két villa helyzetét és a teherhez viszonyított eltolódást mutatja.

2. A teher súlypontja számít

   Az egyenletes tömegeloszlású példában a súlypont a teher geometriai közepén van. Egyenetlen rakománynál a súlypont máshová kerülhet.

3. A rajz határa

   A központosított alátámasztás egyetlen ellenőrzési szempont. A teherbírás, a rögzítés, a raklap állapota és a szállítási helyzet további vizsgálatot igényel.

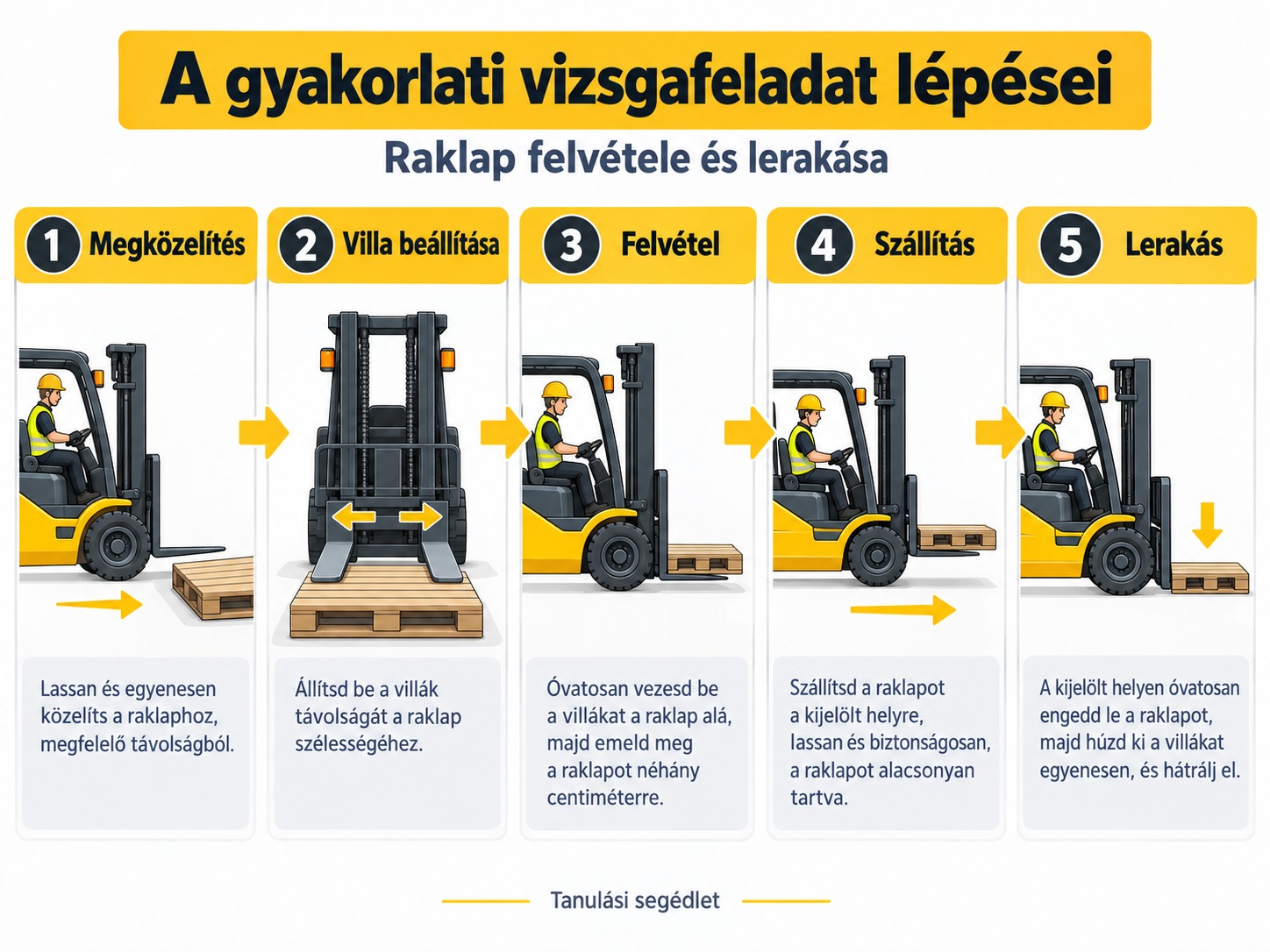

A képsor a raklap egyenes megközelítését, a villatávolság beállítását, a villák bevezetését és a teher megemelését, az alacsony szállítási helyzetet, végül a teher leengedését és a villák kihúzását szemlélteti.
